Telemetri Link S.BUS2 (Futaba) Castle
Telemetri Link S.BUS2 (Futaba)

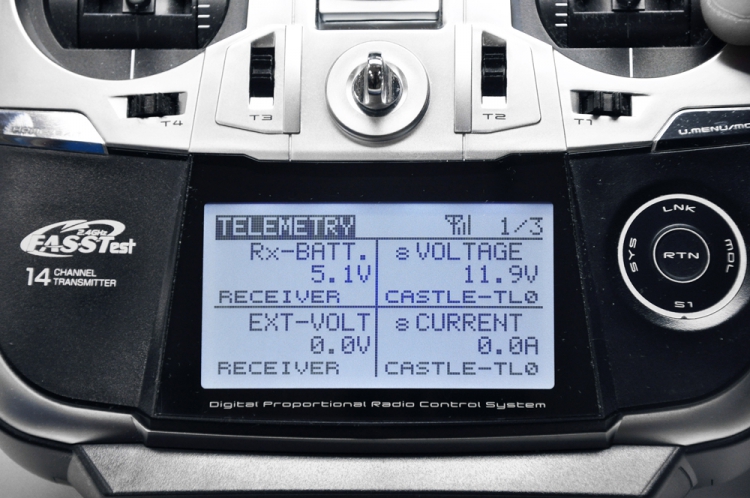

Kanske vill du veta spänningen på dina batterier i bilen/flyget, varvtalet på motorn eller temperaturen på din ESC. I denna dag och ålder är R/C inte bara envägskommunikation längre. Traditionella radiosystem sänder bara signaler till mottagaren, men telemetri-kompatibla system skickar realtidsdata från din modell tillbaka till din sändare. S.BUS2 Telemetry Link utvecklades baserat på kommunikationsprotokoll som avslöjades från Futaba för användning med specifika Futaba S.BUS2 -radioapparater och kompatibla Castle Creations ESC. Telemetradata kan visas på sändarens skärm, eller för parametrar där du bara vill meddelas när ett definierat tröskelvärde överskrids, (batterispänning, ESC -temperatur, etc.) kan du konfigurera en vibration eller ljudvarning från radion.
Låt oss börja från början.
Vad är telemetri?
Per definition är telemetri en automatiserad kommunikationsprocess genom vilken mätningar (såsom hastighet, temperatur eller batterikraft) görs och annan data samlas in på avlägsna eller otillgängliga platser och överförs till mottagande utrustning för övervakning. En telemätare är en enhet som används för att fjärr mäta vilken mängd som helst. Den består av en sensor, en överförings väg och en display, inspelning eller kontrollenhet. Telemetrar är de fysiska enheter som används i telemetri.
Varför ska jag integrera telemetri i mina modeller?
Telemetri har potential, inte bara för att förbättra säkerheten för våra modeller genom att övervaka batterispänningar, ESC -temperatur och andra kritiska parametrar, men det skapar också andra möjligheter att få ännu roligare av att flyga eftersom du väsentligen har minskat riskerna för "Okända" oundvikliga kraschar. Tänk på fördelarna med larm som kommer att låta för att varna dig när det uppstår störningar eller om mottagarens batteri börjar ta slut.
Exakt hur integreras Castle Telemetry Link i mina modeller?
Först och främst måste vi granska viktiga kompatibilitetsparametrar.
Kompatibel Castle ESC
ESC måste ha förmågan att acceptera ett dubbelriktat kommunikationsprotokoll som ger den möjlighet att överföra realtidsåterkoppling av telemetri. Denna funktion kallas Link Live ™ och måste aktiveras på kompatibla ESC -enheter med Castle Link ™. Klicka här för att se Castle ESC kompatibilitetstabell.
Kompatibel Futaba S.BUS2 -radio
S.BUS2 ™ utökar Futaba S.BUS ™ och stöder dubbelriktad kommunikation. Kompatibla radioapparater stöder S.BUS2 -protokollet. Det är också nödvändigt att använda en kompatibel Futaba® telemetri mottagare. Klicka här för att se Futaba® -radiokompatibilitetstabellen.
Låt oss nu se den mekaniska integrationen.

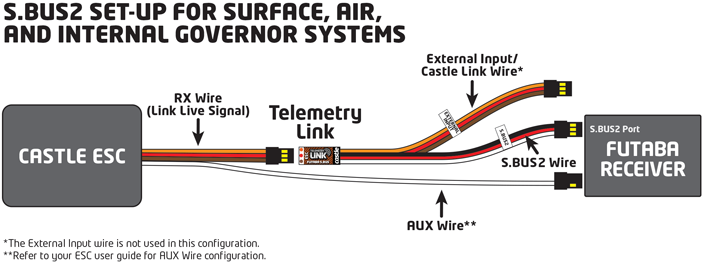

Nedan följer ett exempel på en konfiguration av S.BUS2 Telemetry Link för Surface, Air och Internal Governor Systems. Du kan se hur Telemetry Link (cirka 5,4 tum lång) anslutning görs mellan Castle ESC och Futaba® S.BUS2 ™ -mottagaren.

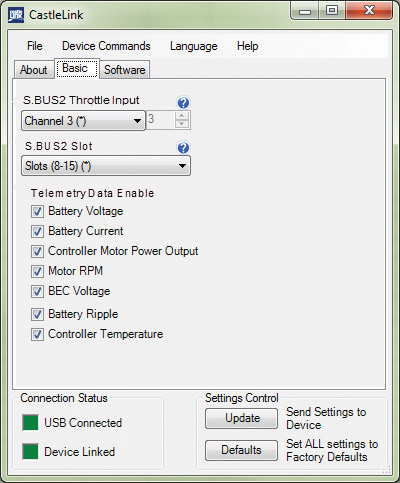

Och vad sägs om det här ... det finns inget krav på ytterligare telemetrisensorer för din S.BUS2 ™ -radio när du använder S.BUS2 Telemetry Link. Det finns 7 specifika datapunkter tillgängliga* och du kan aktivera/inaktivera efter eget tycke genom Castle Link ™.
Futaba S.Bus2 Telemetry Link Data Points
Batterivolt
Du kommer att kunna se spänningstillståndet för ditt batteri under flygning och reagera på lämpligt sätt på försämrade förhållanden eller larm du har programmerat i din radio.
Batteriström
Minska belastningen (gasreglage vanligtvis) för att förhindra att överströmmen stängs av och vet omedelbart om du förbrukar för mycket ström i en viss manöver.
Motoreffekt
Detta är procentandelen full effekt din ESC levererar till din motor.
Varvtal
Se till att du befinner dig inom acceptabla parametrar utan att använda en varvräknare.
BEC spänning
Övervaka din BEC -spänning och dess stabilitet mot RX även under olika belastningar från olika servon.
ESC -temperatur
ESC -temperaturövervakning kan eliminera en potentiell termisk avstängning.
Batteririppel
Hur tuffa är kondensatorerna, FETS och interna komponenter som arbetar med din installation, kan överdriven krusning orsaka intern uppvärmning av batterier. Överdriven värme är skadligt för komponenterna och det kan i slutändan döda regulatorn.
Drift av ett modellflygplan kräver din odelade uppmärksamhet. Vi uppmuntrar dig att hänvisa till din sändarmanual för att konfigurera taktila och/eller ljudvarningar för att säkerställa din säkerhet och säkerheten för dem omkring dig.
Ha förtroende för att driva din modell till dess gränser.
Låt oss inse det, din tid och din energi bör ägnas åt att njuta av ditt hantverk. Telemetri lägger till en helt ny aspekt för RC-piloten eller föraren som, när den är installerad och används på rätt sätt, kan ta bort mycket arbetsbelastning och öka den övergripande tillfredsställelsen och säker driften av modellflygplan, helikoptrar och bilar.
Du kan granska kompatibla radioapparater och mycket mer på resursidan S.BUS2.

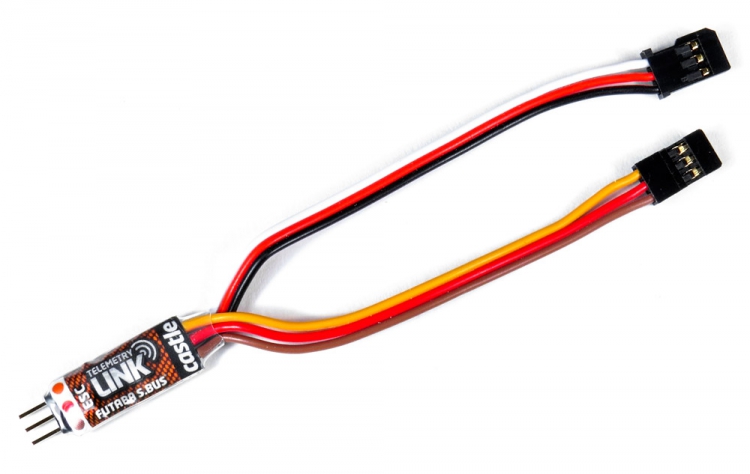

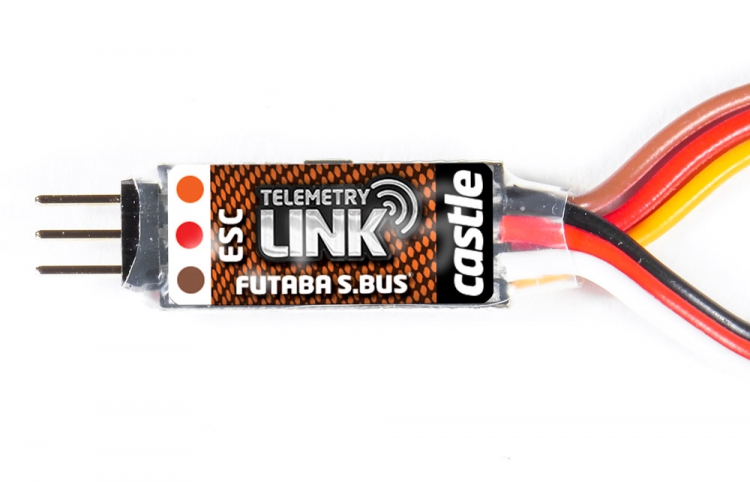

Storlek: 25,4 x 10 mm (138 mm lång med trådar)
Vikt: 5,44 g (endast kretskort utan ledningar)
